一、前期准备

1、软件的下载及激活

通过网络公开资源下载AD22软件、对应和谐包,百度网盘:https://pan.baidu.com/s/1Gn9x6G6wJyypHcKtM-PhHA , 提取码 : n6ht . 根据安装包内提示安装软件。

2、软件的配置

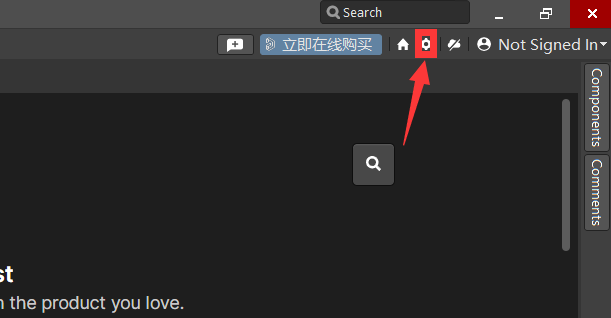

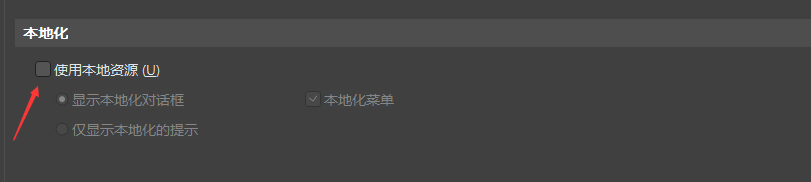

AD22软件自带本地化翻译 , 下面是开启的过程。

忽略提示 , 并应用后 , 重启软件即可汉化。

二、软件的使用

1、工程的构成

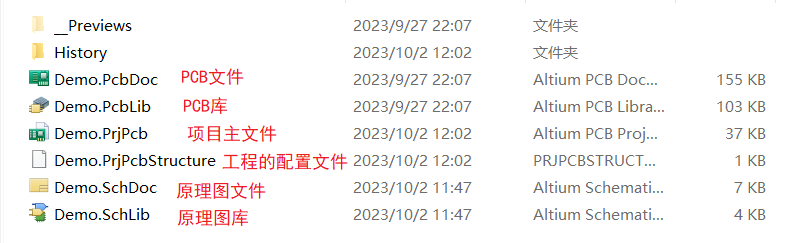

一个完整工程应该包含元件库文件、原理图文件、PCB库文件、网络表文件、PCB文件、生产文件，应保证工程里面文件的唯一性。

游离于工程之外的文件称为 “ FreeDocuments”，所有针对它的设置及操作和工程无关，设计当中应当尽量避免出现

2、工程的创建

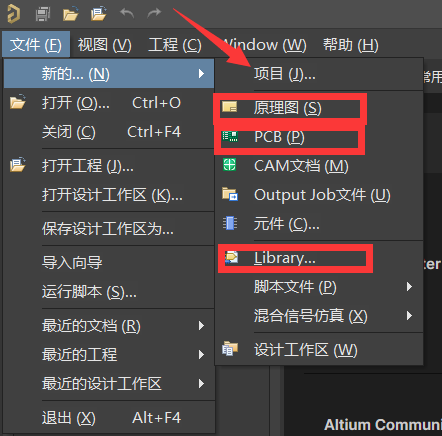

创建工程后 , 需要创建工程对应的原理图(库) , PCB(库) , 当工程右侧的文件图标为红色时 , 须记得保存。

3、原理图符号

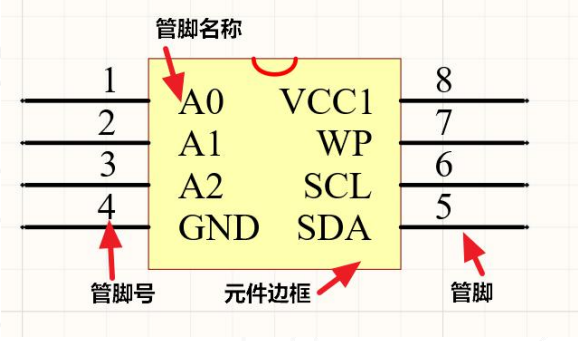

原理图符号是元件在原理图上的表现形式，主要由元件边框、管脚（包括管脚序号和管脚名称）、元件名称及元件说明组成，通过放置的管脚来建立电气连接关系。元件符号中的管脚序号是和电子元件实物的管脚一一对应的。在创建元件的时候，图形不一定和实物完全一样，但是对于管脚序号和名称，一定要严格按照元件规格书中的说明一一对应好,否则会产生错误。

原理图符号储存于原理图库中 , 原理图符号既可以自己绘制 , 又可以直接调用他人已经绘制好的原理图库,或者根据已有的原理图生成原理图库。

4、原理图的绘制

绘制原理图时 , 可以对原理图绘制界面进行一定的设置 , 可以设置原理图的大小(默认为A4) , 设置网格格点,有利于元件,导线的放置,使原理图更加美观,规范。

元件在绘制原理图过程中可以复制、剪切、旋转、镜像

(1)、可以按住“Shift”键，然后拖动一个元件即可复制,如果想多个一起复制，可以选择多个元件，再按住Shift拖动即可 , 剪切使用快捷键”Ctrl + X”,”Ctrl + V”

(2)、拖动元件的状态下按“X”键或者“Y”键，可以实现X轴镜像或者Y轴镜像

(3)、放置元件时,按空格键可逆时针旋转元件 , 按Shift+空格键可顺时针旋转元件

(4)、选中多个元件后 , 右键选项中可以实现对齐 , 向左对齐 , 向上对齐等功能

元件放置好之后，就可连接导线，让没有关联的元件之间形成联系，组成各个电路网

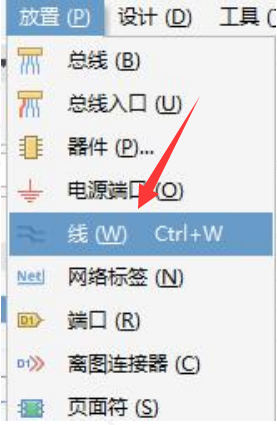

(1)、绘制导线：导线是用来连接电气元件、具有电气特性的连线
(2)、导线属性设置：在导线放置状态下按“Tab”键，可以对导线属性，颜色等设置
(3)、布线角度切换：在布线的状态下可以按快捷键“Shift+空格键”切换布线角度

5、原理图的检查

在设计完原理图之后、设计PCB之前，我们可以利用软件自带的检查功能对常规的一些电气性能进行检查，避免一些常规性错误和查漏补缺，以及为正确完整地导入PCB进行电路设计做准备。主要有以下错误:
(1)、Duplicate Part Designators : 存在重复元件位号
(2)、Floating Net Labels：存在悬浮的网络标号
(3)、Floating Power Objects：存在悬浮的电源端口
(4)、 Nets with only one pin：存在单端网
